熔断器在光伏汇流箱中的应用
分发布日期:2015/4/13 浏览:1660

导言:

光伏能源作为绿色能源,在如今能源社会中起到越来越重要的作用。面对繁杂的光伏系列产品,如何选到质优价廉,安全有保障的产品,是每一个光伏产品采购人员的首要考虑的问题。小编这里为您介绍一款太阳辐射能转换为电能的熔断器产品,该产品系列涵盖安培数广,质量可靠的产品,为你解决产品选型困难的问题。


正文:

通过光伏电池将太阳辐射能转换为电能的发电系统为光伏发电系统,其系统构成主要分为发电部分,控制部分和存储计量部分。太阳能电池板组成的阵列中每个支路和太阳能光伏汇流箱连接,光伏电流由汇流箱汇流后输出到逆变或直接应用。在整个光伏发电系统约有70%的成本集中在光伏电池板组成的光伏阵列上,如何对光伏阵列的保护和如何充分提高发电效率成为光伏发电系统技术的重点之一。光伏阵列是将太阳辐射直接转化为直流电流的单元,在太阳能光伏发电系统中,为了减少太阳能光伏电池阵列与逆变器之间的连线,根据《SJT 11127-1997 光伏(PV)发电系统过电压保护-导则》和《GB/T18479-2001地面用光伏(PV)发电系统概述和导则》以及光伏系统的特点,结合防雷系统设计。用户可以将一定数量、规格相同的光伏电池串联起来,组成一组组光伏串列,然后再将若干组光伏串列并联接入光伏汇流箱,在光伏汇流箱内汇流后,通过直流断路器输出,与光伏逆变器控制系统配套使用从而构成完整的光伏发电系统,实现与市电并网。众所周知,光伏发电直流侧电流与太阳辐照度成正比,直流侧短路电流大小即与太阳辐照度有关,又与太阳能光伏电池组件自身固有短路电流有关,在短路故障时直流电流极易产生电弧引发电线电缆及电气设备着火事故,如果保护设备不能及时切断故障点,将会产生连锁反应是故障进一步扩大。一般情况下光伏发电直流侧短路故障有:汇流箱内熔断器下侧接线端子处短路,汇流箱内熔断器上侧汇流母排短路,直流柜内汇流铜排短路。为及时隔离光伏板出现故障的光伏串,提高发电效率,也为避免安装阶段错接或其他原因引起局部异常接线形成的过流危害,在每一光伏串的之路上安装熔断器并固定安装于汇流箱内,由于光伏阵列短路电流大于单个光伏串的电流,因而可致光伏串串联的保险丝熔断以隔离故障光伏串。在阵列设置熔断器,对于下级逆变器元件反馈的电流(如电容或者电容器反馈到光伏阵列和阵列布线的放电), 在熔断器的额定分断能力范围内也能对光伏阵列提供保护。

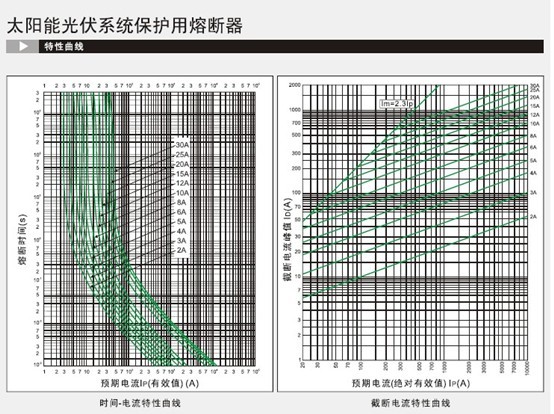

茗熔电器生产的PV系列熔断器是专门为保护太阳能光伏(PV)系统而设计的,适用于光伏组件串和光伏方阵电能系统中光伏汇流箱的应用;熔断器能够分断故障PV阵列(反向电流、多排阵列故障)产生的较低过载电流,以保护和隔离光伏组列。该系列产品额定工作电压DC 1000V,额定工作电流2A30A的光伏电能系统中,具有全范围分断能力的熔断体,额定分断能力DC1000V/10kAPV10光伏熔断体由纯银带/丝制成的熔体封装于由高强度有机材质制成的熔管内;熔管中充满经化学处理过的高纯度石英砂作为灭弧介质;熔体两端通过焊接与接触帽(内盖)牢固电连接,内置的绝缘隔离垫片,能满足光伏熔断器系统在极端使用条件下的应用,确保性能更稳定,表现更优异、可靠。产品符合IEC60269-6GB/T 13539.6标准。熔断体外形尺寸和基本性能与国内外同类型产品接近,故能作为国外引进设备上同类型熔断体的替换。

PVH-30(X)型熔断器支持件额定工作电压DC 1000V,约定发热电流至30A。配置尺码为10*38PV10熔断体后可作为太阳能光伏系统的电路保护;组成多相结构后还可作为熔断器式隔离器。TH35导轨式安装结构,具有安装更换方便、体积小、结构新颖、安全可靠等特点,广泛应用于光伏系统中的汇流箱、逆变器、电池充电控制器等的保护。产品符合IEC60947-3 GB14048.3 标准。做为配套光伏熔断体的首选:熔断器式隔离器。其设计领先,功能优异、稳定,广泛应用于光伏汇流箱系统中。
