表 1
序号	熔断器型号				外型尺寸/尺码 (mm)		额定电压 (V)	额定电流 (A)	重量 (g)
	本公司		国内外同类产品

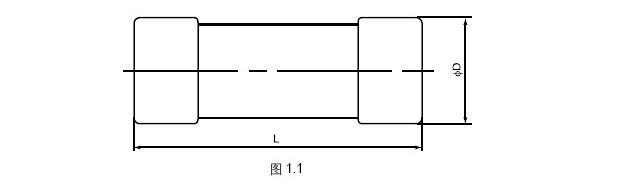

	普通(gG)	快速(aR)	普通(gG)	快速(aR)	图号	ФD×L
101	RO06	RS06	-	-	1.1	Ф12.7×29	250/380	1～32	6.5
104	RO10	RS10	-	-	1.1	Ф18×50	500	2～63	23.5
105	RO11	RS11	AJT JKS LPJ	ACL	1.1	Ф21×58	600	2～32	51.5
106	RO12	RS12	AJT JKS LPJ	ACL	1.1	Ф27×60	600	35～100	90
107	RO13	RS13	-	-	1.1	Ф15×50	500	2～40	23.2
108	RO14	RS14	RT19-16 gF1	-	1.1	Ф8.5×31.5	500	0.5～20	4.4
109	RO14A	RS14A	-	-	1.1	Ф8.5×23	250	0.5～20	3.5
110	RO14B	RS14B	-	-	1.1	Ф8.5×36	380/500	0.5～20	5
111	RO15	RS15	RT14-20 gF2 RT18-32 RT19-25	KTK KLM	1.1	Ф10.3×38	380/500	0.5～32	7.7
112	RO15A	RS15A	-	-	1.1	Ф10.3×25.8	250	0.5～16	4.8
113	RO15B	RS15B	-	-	1.1	Ф10.3×31.5	250/500	0.5～25	5.8
114	RO15C	RS15C	-	-	1.1	Ф10.3×34	380/500	0.5～32	6.2
115	RO15D	RS15D	-	-	1.1	Ф10.3×57	600	2～32	11
116	RO16	RS16	RT14-32 gF3 RT18-63 RT19-40	EWP	1.1	Ф14.3×51	380/660	2～50	20.5
117	RO16A	RS16A	-	-	1.1	Ф14.3×38	500	2～50	15.6
118	RO16B	RS16B	-	-	1.1	Ф14.3×45	500	2～50	18.5
119	RO16C	RS16C	-	-	1.1	Ф14.3×67	500	2～50	27.5
120	RO17	RS17	RT14-63 gF4 RT18-125 RT19-100	URE2263	1.1	Ф22.2×58	380/660	10～125	58
122	RO19	RS19	FRS TRS FLSR	-	1.1	Ф20.5×127	600	0.5～32	91.2
123	RO19A	RS19A	FLNR PC2	-	1.1	Ф20.5×76	250/500	0.5～63	63
124	RO19B	RS19B	-	-	1.1	Ф20.5×114	600	0.5～32	85
125	RO19C	RS19C	FRS TRS FLSR	-	1.1	Ф27×139	600	32～63	172.4
126	RO19D	RS19D	-	-	1.1	Ф27×147	600	32～63	160

结构特点：由纯铜/ 银片( 或丝) 制成的变截面熔体封装于由高强度瓷 或环氧玻璃布管制成的熔管内；熔管中充满经化学处理过的高纯 度石英砂作为灭弧介质；熔体二端采用点焊与端帽牢固电连接。熔断体可带有撞击器，当熔体熔断时，撞击器立即动作，推动微动开关，发出各种信号或自动切换电路。根据用户需要，还可生 产图1.2~1.4 所示的特殊熔断体。本系列熔断体呈插入式结构，按尺码可安装于RT14、 RT18、RT19 以及其它相应尺码的熔断体支持件。

用途：本系列熔断体适用于交流50Hz、额定电压至690V、额定电 流至125A，主要作为电气线路的过载和短路保护(gG)；还可派生为半导体设备的短路保护(aR)以及电动机短路保护(aM)。本系列熔断体的额定分断能力至100kA。本系列熔断体符合国家标准GB13539 和国际电工委标准IEC60269。
