续表 1
序号	熔断器型号				外型尺寸/尺码                 (mm)		额定电压     (V)	额定电流    (A)	重量             (g)
	本公司		国内外同类产品

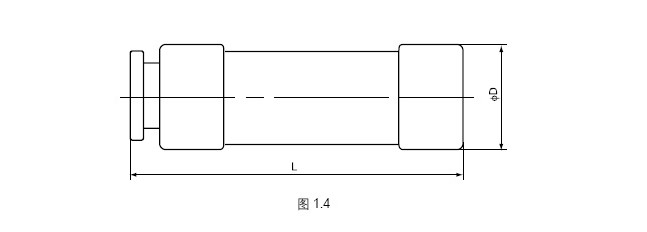

	普通(gG)	快速(aR)	普通(gG)	快速(aR)	图号	ФD×L
134	RO16H	RS16H	FRH-R	-	1.4	Ф14.3×51	250	2～50	25
135	RO17H	RS17H	-	-	1.4	Ф22.2×58	380/500	10～125	52
136	RO19H	RS19H	FRS-R	-	1.4	Ф20.5×127	600	0.5～63	82
137	RO19AH	RS19AH	FLNR	-	1.4	Ф20.5×76	600	0.5～63	60
138	RO19BH	RS19BH	-	-	1.4	Ф20.5×114	600	0.5～63	72
139	RO19CH	RS19CH	FRS-R	-	1.4	Ф27×139	600	32～63	148
140	RO19DH	RS19DH	-	-	1.4	Ф27×147	600	32～63	172

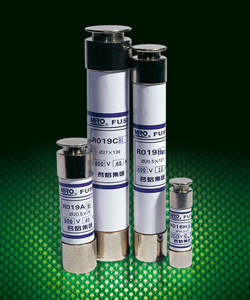

结构特点：由纯铜/ 银片( 或丝) 制成的变截面熔体封装于由高强度瓷 或环氧玻璃布管制成的熔管内；熔管中充满经化学处理过的高纯 度石英砂作为灭弧介质；熔体二端采用点焊与端帽牢固电连接。熔断体可带有撞击器，当熔体熔断时，撞击器立即动作，推动微动开关，发出各种信号或自动切换电路。根据用户需要，还可生 产图1.2~1.4 所示的特殊熔断体。本系列熔断体呈插入式结构，按尺码可安装于RT14、 RT18、RT19 以及其它相应尺码的熔断体支持件。

用途：本系列熔断体适用于交流50Hz、额定电压至690V、额定电 流至125A，主要作为电气线路的过载和短路保护(gG)；还可派生为半导体设备的短路保护(aR)以及电动机短路保护(aM)。本系列熔断体的额定分断能力至100kA。本系列熔断体符合国家标准GB13539 和国际电工委标准IEC60269。
