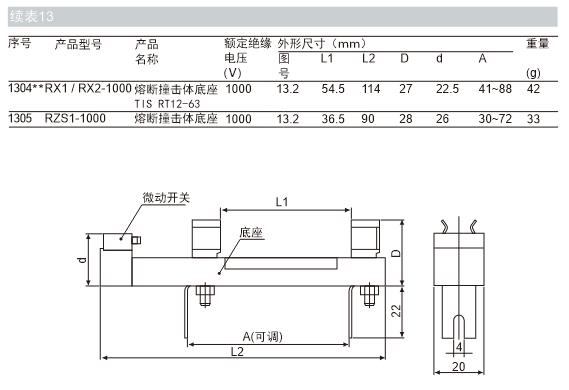

产品型号、额定电压、外形尺寸见图13.1～13.2及表13。

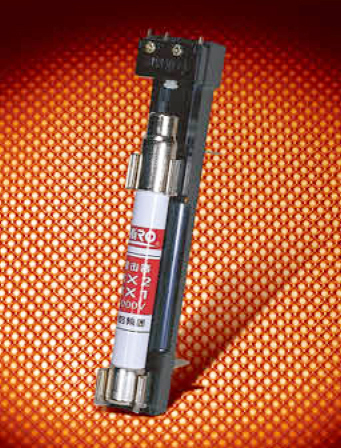

本系列熔断报警器由下列三部分组成：
1：熔断撞击体
2：微动开关（触头为一常开一常闭）
3：支持熔断撞击体和微动开关用的底座熔断报警器一般并联在熔断体两端盖板固定螺钉下，当熔断体熔断时，熔断撞击体紧接着动作，弹出撞针，推动微动开关，发出信号或自动切换电路。底座上下两固定（接触）端之间距离可在一定范围内调节、以适应不同高度的熔断体并联（固定）之用。
